Erweiterungen zum Testboard

Das Testboard ist zwar noch nicht ganz fertig, aber es gibt schon eine erste Erweiterung. Inspiriert von einem Beitrag im robotrontechnik.de habe ich eine kleine DCF77 Empfangsleiterplatte aus einem Beitrag vom Funkamateur entwickelt. Da nicht alle Bauteile mehr lieferbar sind, habe ich diese durch andere ersetzt ( L1 - AM105 - Filter ; Q1 ). Das muss natürlich noch geprüft werden. Die Ergebnisse werde ich hier noch veröffentlichen. Es gibt noch eine 2. Version der Leiterplatte, bei der ich zusätzlich einen Messpunkt eingefügt habe. Da lässt sich das Signal des Oszillator abgreifen. Die Leiterplatte ist einseitig und ohne Lötbrücken gearbeitet. Die Leiterplatten sind bestellt und müssten in der KW/6 2018 eintreffen. Neue Leiterplatten mit Filter sind unter www.shotech.de verfügbar.

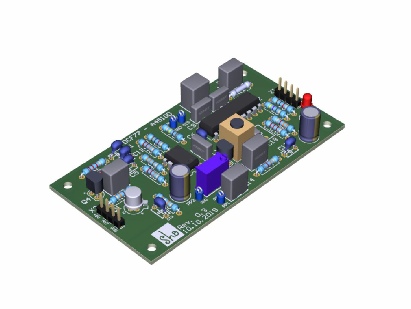

DCF-77 - A4510D Schaltung: Texte und Bilder © 2019 by  Steffen Hofmann Stand: 08.01.2019 Home Die Leiterplatte ist 85mm x 45mm Anfragen und Infos DCF-77 - A4510D -1 Schaltung (Neue Revision 0.1 ) DCF-77 - A4510D -1 PCB:
a4510d

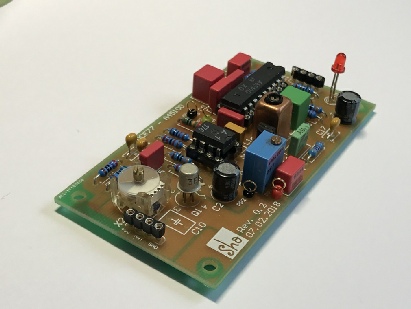

Die Leiterplatte hat leider noch einen Fehler. Die Oszillator-Spule ( Minifilter 3910/3911 ) ist leider falsch angeschlossen. Pin 4 und Pin 5 Anschlüsse müssen getauscht werden. Im neuen Schaltplan ist das vermerkt. Im Bild sieht man, das von Q2 die Basis hochgebogen ist und mit einer Drahtbrücke an den Pin 5 von L1 gelötet ist. C16 und R14 lötet man einseitig am Filter aus und verbindet diese miteinander. Diese Verbindung dann mit Fädeldraht an den Pin 4 von L1 löten. Das war der Umbau.

Die Leiterplatte ist getestet und nach erfolgreichen Abgleich funktionsbereit.


Ich habe noch Leiterplatten, Filter und wenige Kleinteile übrig. Wer sich den DCF77 Empfänger aufbauen möchte, kann mir eine Nachricht schicken.

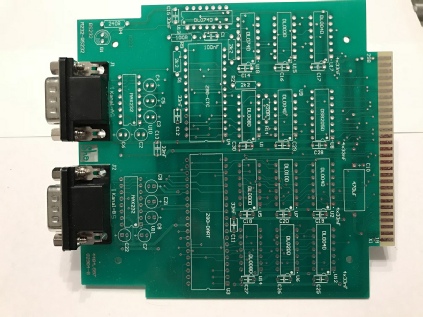

KC85-V24 ( M003-RS232 ) neu mit RS232 Schnittstelle. Doku Rev.1 zur neuen Modulleiterplatte M003-RS232

Modulblende und Frontfolie für das KC85 Modul M003-RS232.


Ab dem 30.09.2018 wird es Leiterplatten, Bausatz, Modulblenden und Folien hier geben: www.shotech.de

Die Leiterplatten gibt es mit Hard-Gold Kontakten und mit Zinnkontakten.

KC85 Reset und ON/OFF Knopf zum selbst Drucken

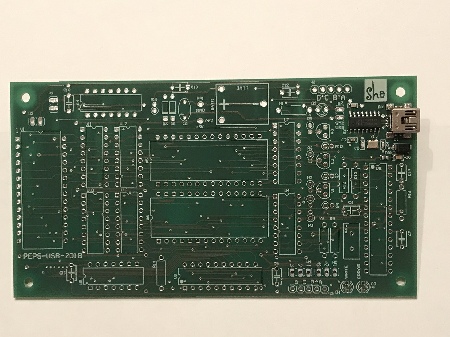

EPROM Emulator 2716 bis 27128 mit USB Anschluss

Schaltung und Bestückung V02

Software zum EPROM Emulator V02

Unter www.shotech.de kann man die Rohleiterplatte, teilweise bestückte Leiterplatte ( USB Anschluss ), oder den kompletten Bausatz kaufen.
